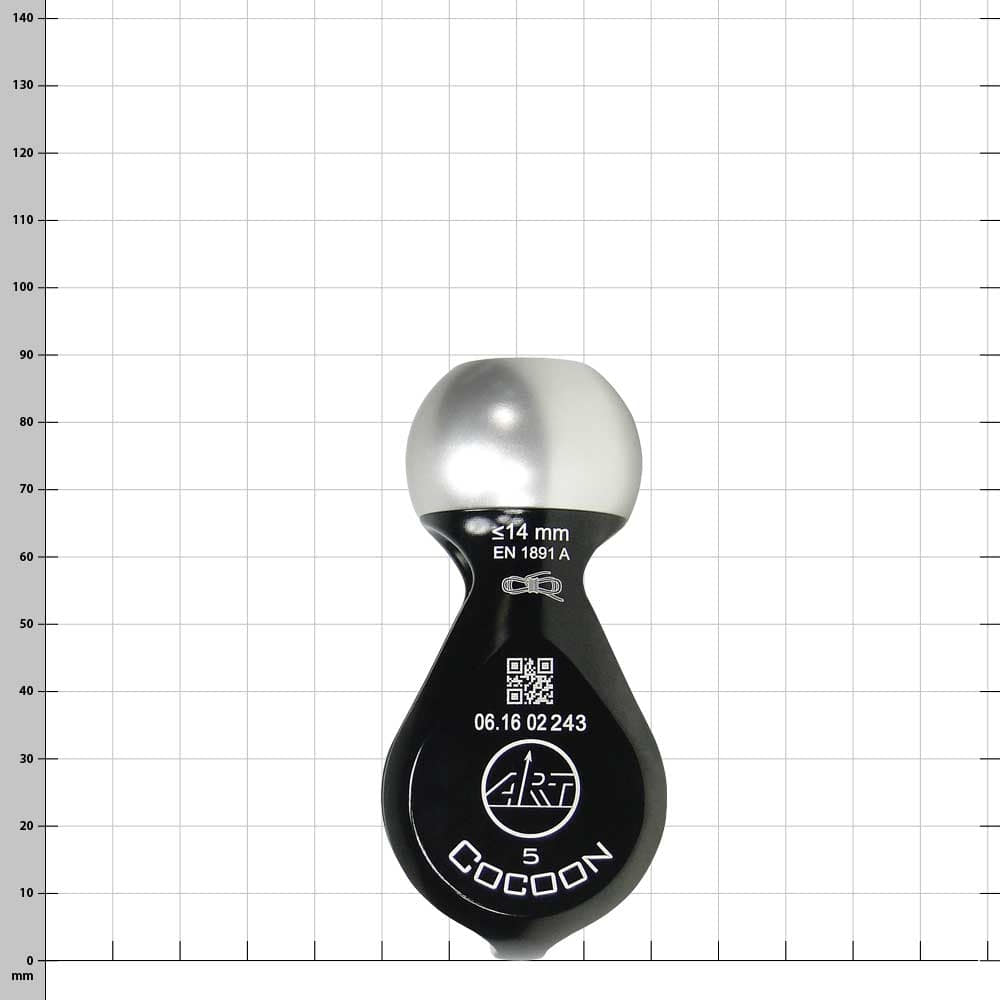

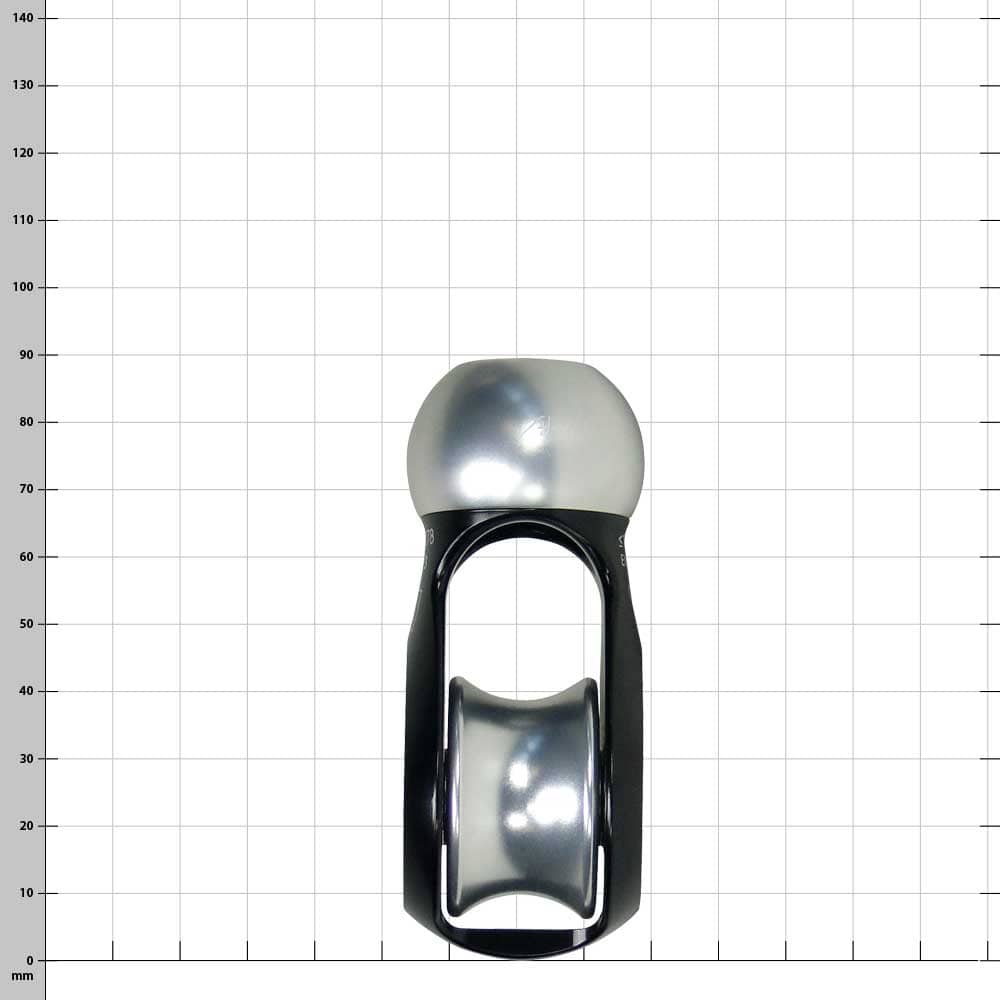

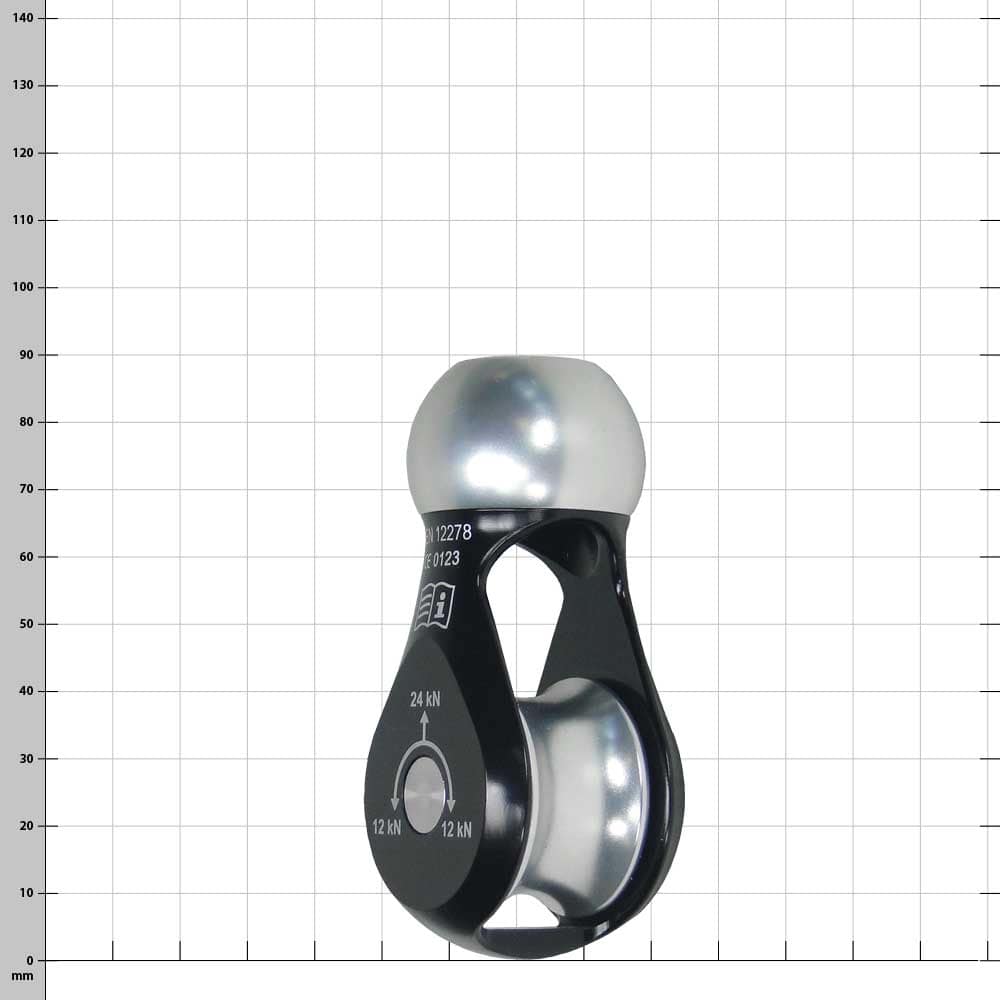

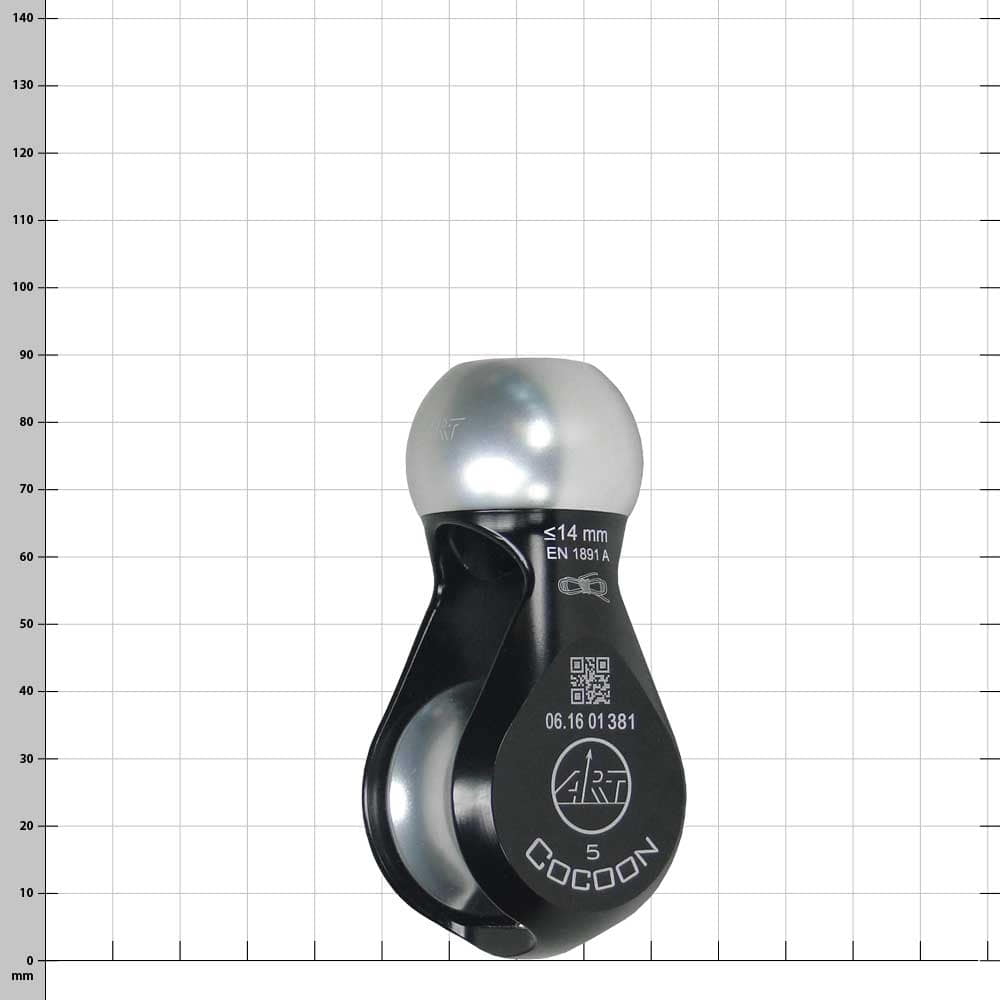

Cocoon 5

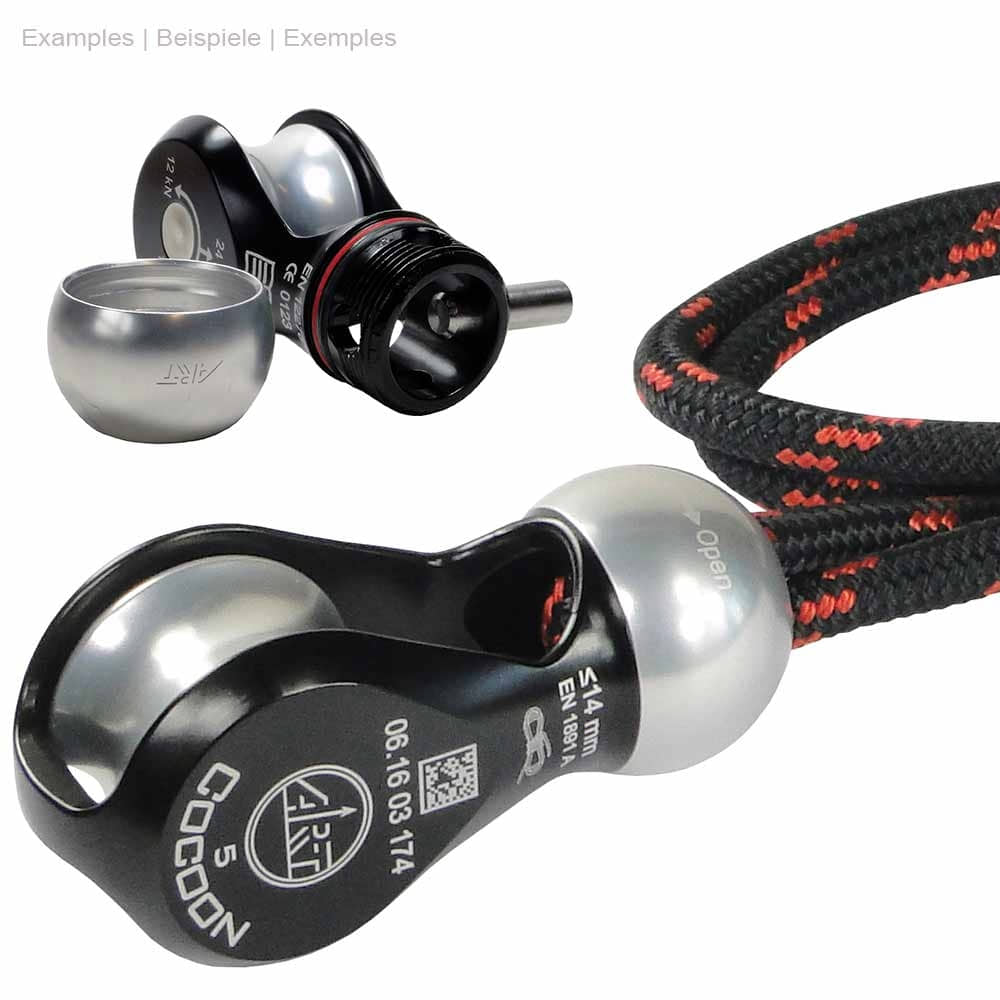

Die Cocoon 5 Umlenkrolle von ART ist einzigartig im Design. Sie zeichnet sich v. a. durch den genialen Kugelmutter-Verschluss aus. Dyneema-Schlingen, Seilschlingen oder der ZipAbsorber des RopeGuide verschwinden im Inneren der Rolle und werden durch einen Bolzen gesichert. Die Kugelmutter muss dann nur noch von Hand aufgeschraubt und mit wenig Kraftaufwand festgedreht werden. Dafür ist kein Werkzeug notwendig.
Sollte sich die Kugelmutter dennoch lösen, sorgt ein O-Ring für Drehwiderstand, der ein selbstständiges, weiteres Lösen verhindert. Falls der äußerst unwahrscheinliche Fall eintritt, dass sich die glatte Kugelmutter trotzdem weiter löst, erscheint ein farbiger Signalring. Dieser zeigt an, dass die Kugelmutter nicht festgeschraubt ist. Diese Technik und die hohen Sicherheitsreserven haben sich über viele Jahre als praktisch und sicher erwiesen.
Die Cocoon verfügt über 4 Bohrungen für den Lagerungsbolzen. Deshalb kann sie auch gezielt um 90° verdreht angebaut werden. Das ist besonders beim Einsatz mit dem RopeGuide wichtig: Nicht nur beim SpiderJack 3 laufen die Seilstränge vom Kletterer aus gesehen hintereinander und nicht nebeneinander, wie das z. B. beim LockJack der Fall ist. Eingesetzt wird die Cocoon für textile Seile nach EN 1891 mit einem Durchmesser bis 14 mm.

Die Cocoon 5 im Profil:
• Umlenkrolle für die Personensicherung
• geprüft und zertifiziert als PSA nach EN 12278
• für textile Seile nach EN 1891 bis Ø 14 mm
• Montage von Seil- oder Bandschlinge ohne Werkzeug
• Gehäuse, Rollenwalze und Kugelmutter aus Konstruktal-Aluminium im Zerspanungsverfahren aus dem Vollen gefertigt
• Rollenwalze mit 2 gekapselten Kugellagern
• kleinster Umlenkdurchmesser: 30 mm
• Gebrauchsdauer: 10 Jahre
• geprüft mit: 24 kN/3 Min.
• Bruchlast: 29 kN
• Gewicht: ca. 177 g
